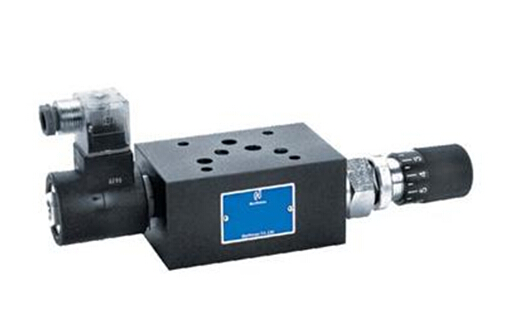

- 現貨銷售海德門MSF疊加式電控調速閥
a
MSF疊加式電控調速閥主要規格：
公稱通徑
最高工作壓力(bar)
額定流量(l/min)
02
210
20
03
30
MSF疊加式電控調速閥訂貨型號說明：
MSF
-02
A
-I
-NO
-D24
-10
閥代號
公稱通徑(mm)
控制油路
控制形式
線圈電壓
設計號
疊加式電控調速閥
02: 6
03: 10
A: A孔
B: B孔
無標記: 出口流量控制
I: 進口流量控制
無: 常閉
No: 常開
D12: 12VDC
D24: 24VDC
A115: 115VAC
A230: 230VAC
MSF疊加式電控調速閥使用說明：
推薦黏度
正常工作時所推薦黏度：15~400cSt
推薦油液
可使用以下所列任何一種液壓油液。
石油基油：使用相當于ISO VG32或VG46的油液。
合成液：使用磷酸酯液或多元醇酯液。當用磷酸酯液時，請用特殊的氟橡膠密封。
含水液：使用水乙二醇液。
工作油溫
連續工作的溫度為：-15 ~ +70°C
污染控制
應當注意控制液壓油液的污染，否則會導致閥的損壞或縮短使用壽命。
請保證污染度為：NAS 1638 -12級，用25μm或更精密的管路濾油器
組裝步驟
將雙頭螺栓全部旋入規定的基礎板，底板或管道板的安裝面上的螺孔中。
根據液壓回路，疊裝疊加閥和電磁換向閥，把裝有O型環的安裝面朝向基礎板，
在疊加閥插進螺栓之前，確認疊加閥的孔口排列正確無誤。對其疊加閥的兩端。
螺栓上旋上螺母，用規定的扭矩擰緊螺母。經試車后，須在規定的扭矩范圍內重新擰緊螺母，已達到足夠的預緊度。
流量調整
調整流量時，放松鎖緊螺母，慢慢轉動手柄，順時針為流量減少，逆時針為流量增加，調整完畢，不要忘記擰緊鎖螺母。
安裝尺寸
02系列安裝面 03系列安裝面
MSF-02A
MSF-02B
MSF-03A
MSF-03B
